產品名稱：HM-A 測量顯微鏡 |
|
概覽
新型、數字化測量顯微鏡。主要用于生產車間、計量檢測室的產品零件尺寸檢測。
該機種廣泛采用LED照明，計數器有雙軸和三軸兩種，根據鏡筒、照明裝置、升降機構、物鏡，以及對焦機構的選擇不同，有A、B、BT、BTH、U、F等多種子型號可供用戶選擇。次微米的精度、出色的多功能性，適合高性能零件、電子組件的三維測量。無論是大是小、簡單還是復雜、新手還是專業人士，量身定做的MM系列工具顯微鏡完全滿足您量測的需求
|
HM-A規格參數 |
|
|
|
|
|
不帶Z軸測量 |
型號 |
HM-200A |
HM-300A |
|
帶Z軸測量 |
型號 |
HM-200AH |
HM-300AH |
|
鏡筒 |
|
可選擇單目或雙目鏡筒，所有型號帶有標準TV攝像機端口 |
|
圖像 |
|
正像 |
|
觀察方法 |
|
BF觀察 |
|
目鏡 |
|
屈光度可調10X（視場數：22mm) |
|
物鏡 |
|
TM物鏡 1X、3X、5X、10X、20X、50X、100X |
|
調焦系統 |
最大被測物高度 |
150mm |
200mm |
|
調焦方法 |
粗微調同軸，左右手柄（粗調：40mm/圈、微調：0.02mm/圈） |
|

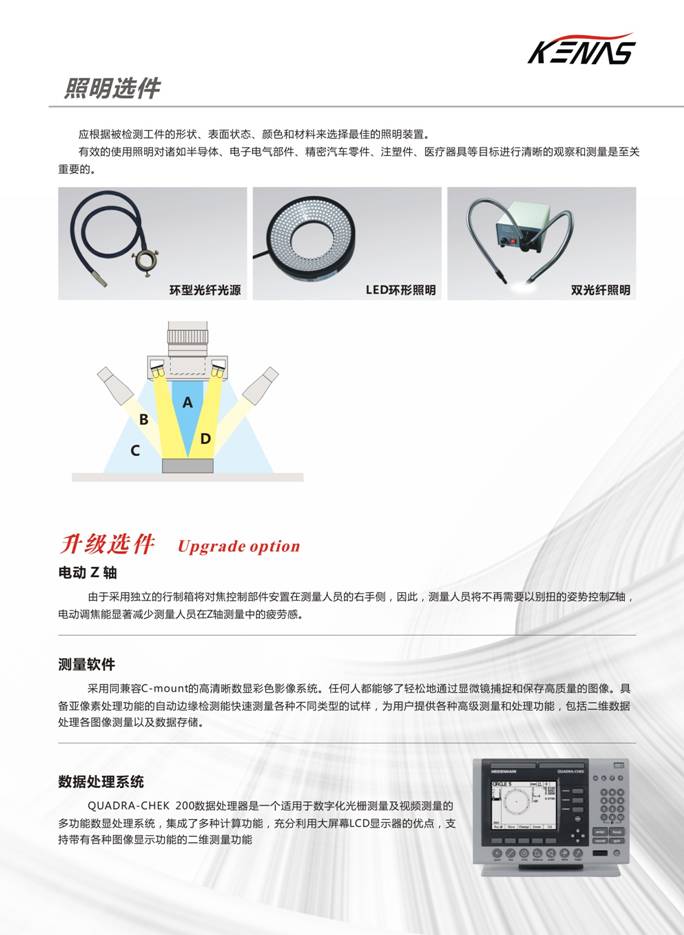

照明裝置 |
透射照明 |
遠心照明、無級亮度可調、5W LED光源 |
|
反射照明 |
科勒照明、無級亮度可調、5W LED光源 |
|
斜照明 |
LED環型光源／光纖冷光源 |
|

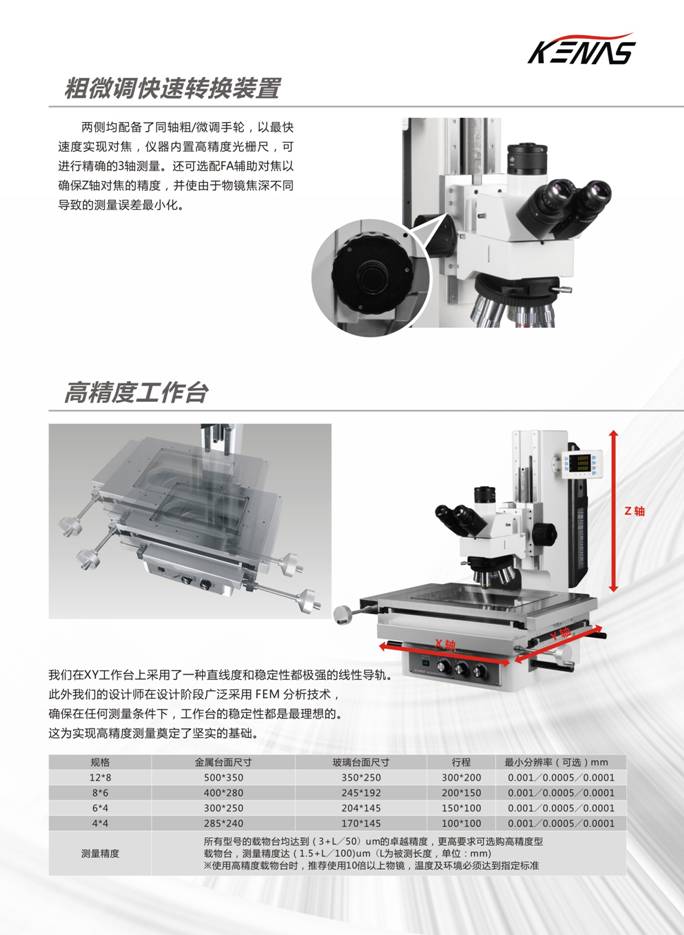

載物臺 |
測量范圍 |
200*150mm |
300*200mm |
|
金屬臺尺寸 |
400*280mm |
500*350mm |
|
玻璃尺寸 |
245*192mm |
350*250mm |
|
快速釋放裝置 |
標準配置 |
|

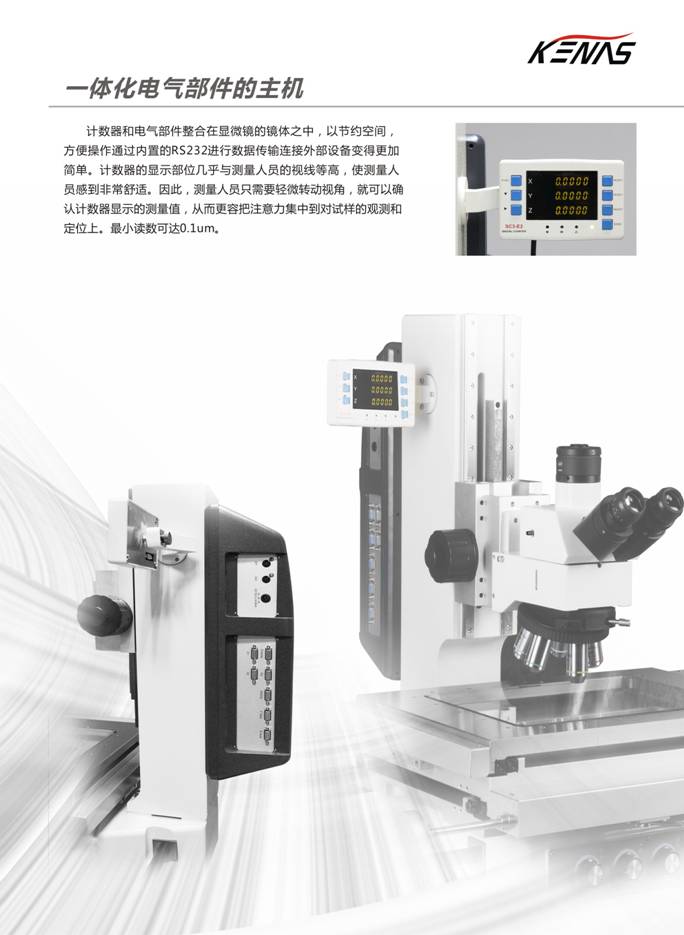

數字計數器 |
最小讀數 |
可在1/0.5/0.1μm選擇 |
|
功能 |
調零、分中、方向轉換、公英制轉換、RS232輸出 |
|
測量精度 |
|
（3+0.02L）μm L為測量長度 |
|
功耗 |
|
45W、85～240VAC 50/60HZ |
|
主機 |
外型尺寸(W*D*H)mm |
605*640*710 |
720*700*720 |
|
重量 |
70KG |
105KG |

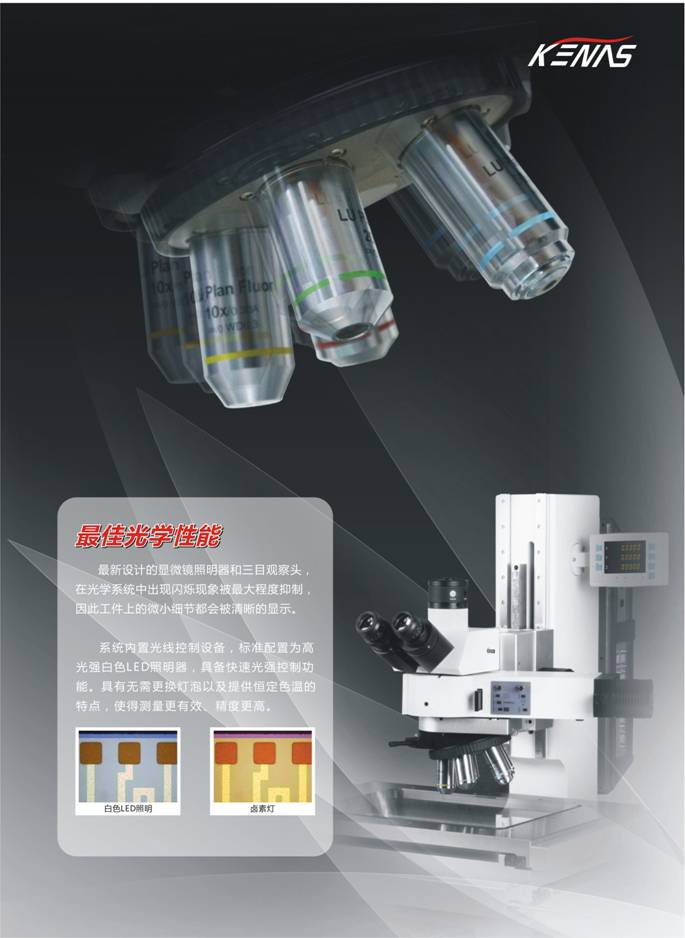

測量顯微鏡HM-A

|
|
|
* 以上資料僅供參考，請以實物為準，若有變更，不另行通知。 |
|
|
|
