MM-U/F規格參數 |
|
|
|
|
|
不帶Z軸測量 |
型號 |
MM-6U-1010 |
MM-6U-1510 |
MM-12U-2015 |
MM-12U-3020 |
|
帶Z軸測量 |
型號 |
MM-6UF-1010 |
MM-6UF-1510 |
MM-12UF-2015 |
MM-12UF-3020 |
|
三目鏡筒 |
|
可選擇單目或雙目鏡筒，所有型號帶有標準TV攝像機端口 |
|
圖像 |
|
正像/反像 |
|
觀察方法 |
|
明場、暗場、偏光、微分干涉觀察 |
|
目鏡 |
|
屈光度可調10X（視場數：22mm)、20X |
|

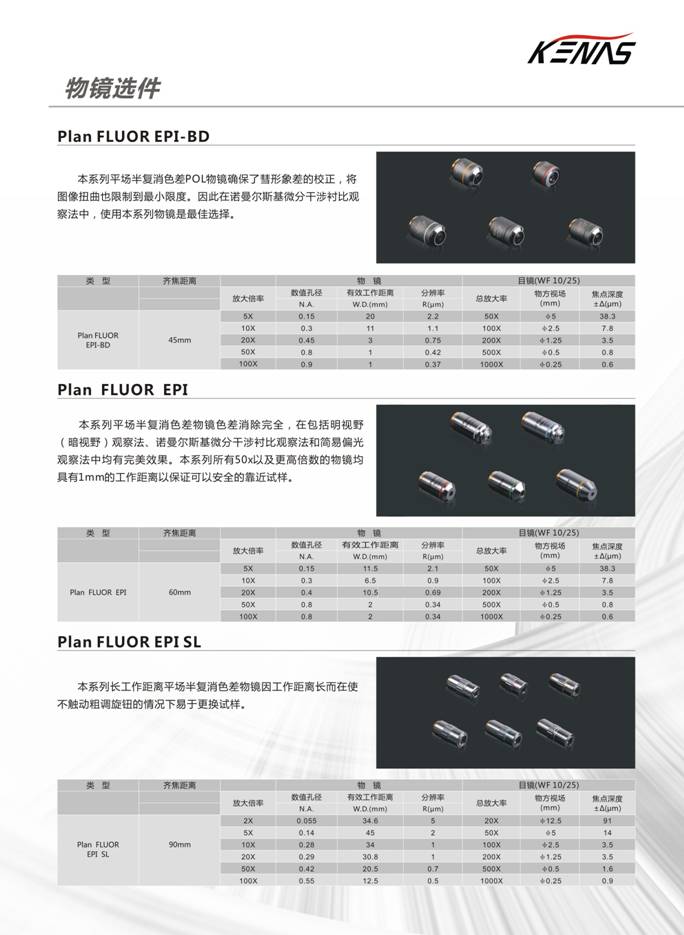

物鏡 |
明視場 |
所有Plan FLUOR EPI/Plan FLUOR EPI SL系列鏡頭 |
|
暗視場 |
所有Plan FLUOR EPI-BD系列鏡頭 |
|
調焦系統 |
最大被測物高度 |
150mm |
200mm |
|
調焦方法 |
粗微調同軸，左右手柄（粗調：40mm/圈、微調：0.02mm/圈） |
|

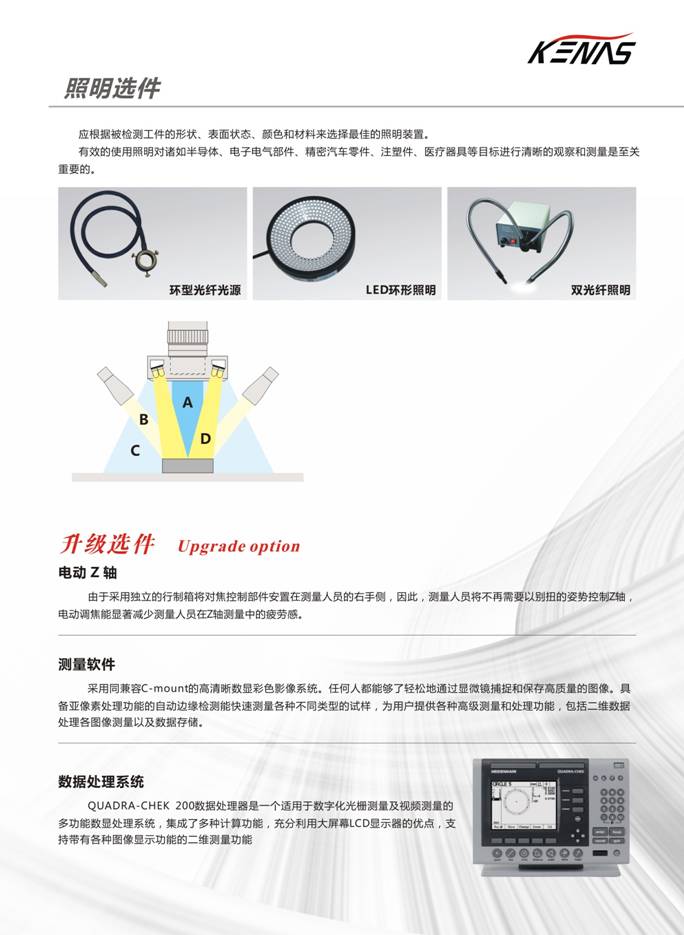

照明裝置 |
透射照明 |
遠心照明、無級亮度可調、5W LED光源 |
|
反射照明 |

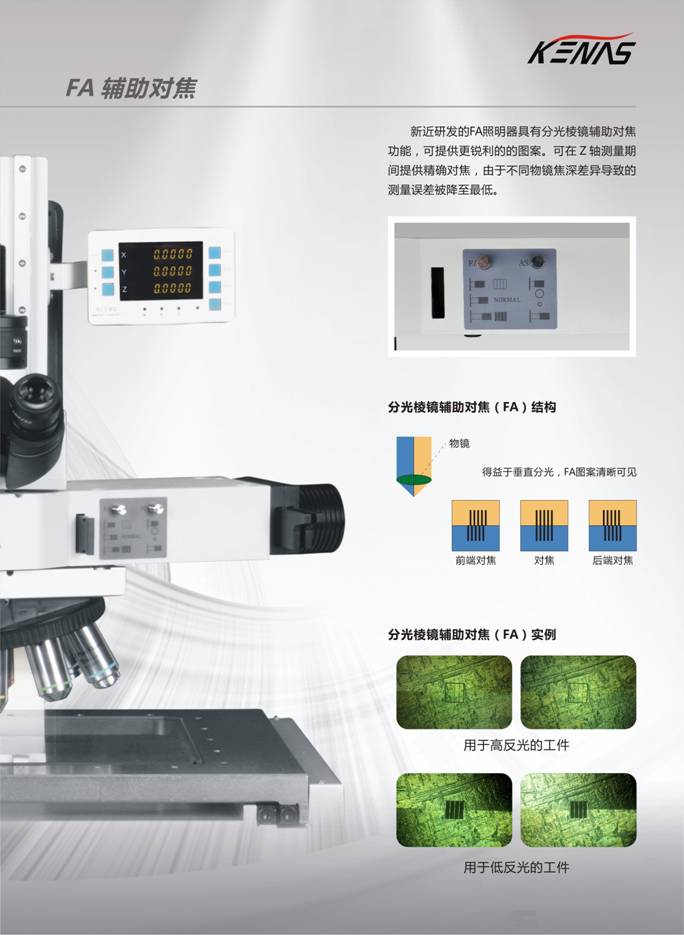

科勒照明、FA輔助對焦、可調視場光闌、可調孔徑光闌、無級亮度可調、LED光源/鹵素光源可選 |
|
斜照明 |
LED環型光源／光纖冷光源 |
|

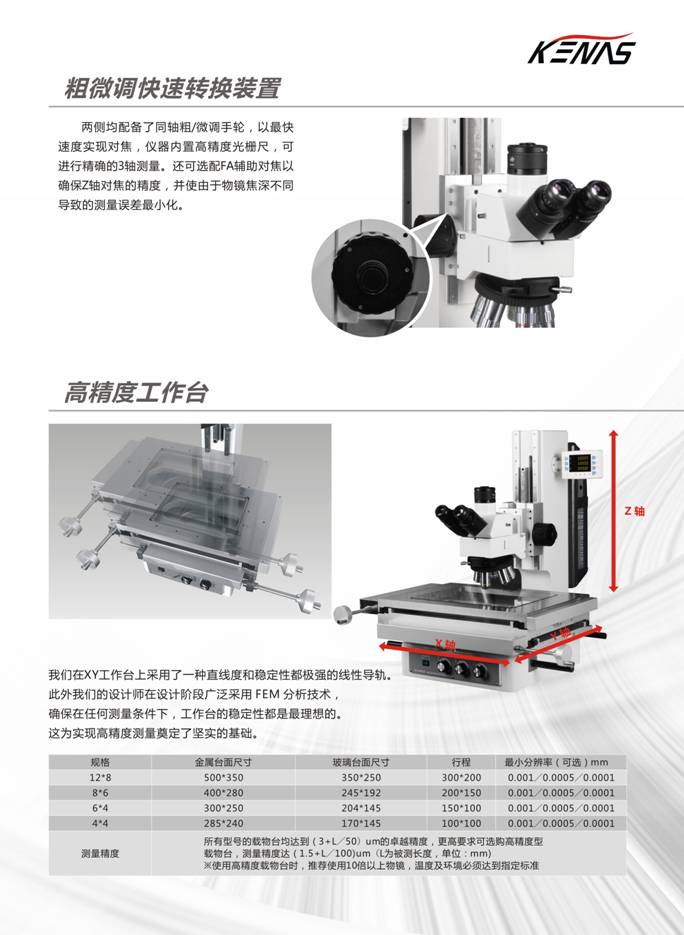

載物臺 |
測量范圍 |
100*100ｍｍ |
150*100ｍｍ |
200*150ｍｍ |
300*200ｍｍ |
|
金屬臺尺寸 |
285*250mm |
300*250mm |
400*280mm |
500*350mm |
|
玻璃尺寸 |
170*145mm |
204*145mm |
245*192mm |
350*250mm |
|
快速釋放裝置 |
標準配置 |
|

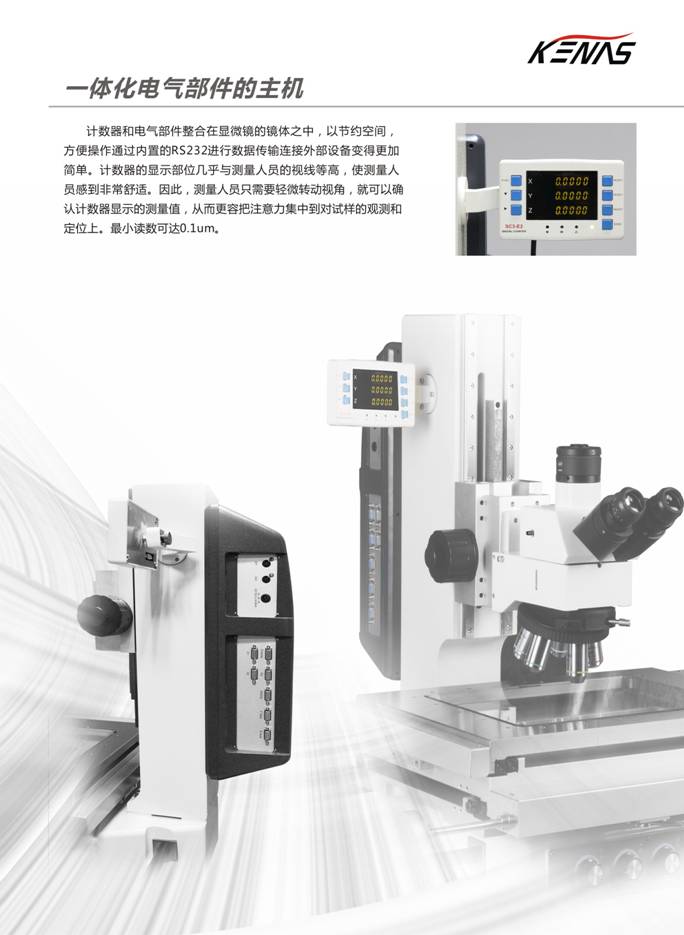

數字計數器 |
最小讀數 |
可在1/0.5/0.1μm選擇 |
|
功能 |
調零、分中、方向轉換、公英制轉換、RS232輸出 |
|
測量精度 |
|
（3+0.02L）μm L為測量長度 |
|
功耗 |
|
45W、85～240VAC 50/60HZ |
|
主機 |
外型尺寸(W*D*H)mm |
445*670*710 |
480*670*710 |
607*793*720 |
720*810*720 |
|
重量 |
50KG |
55KG |
80KG |
110KG |
